Descripción

📝 Descripción General

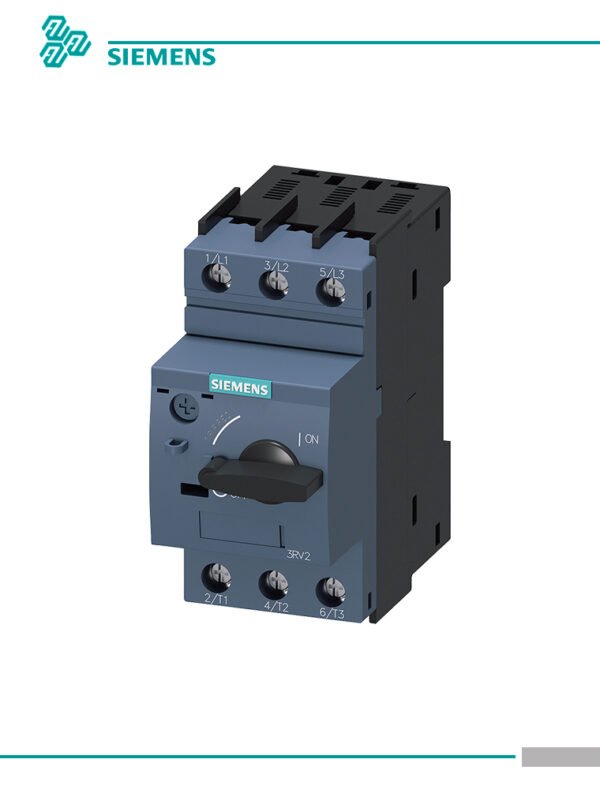

El Siemens 3RV2011-0JA10 es un interruptor automático compacto perteneciente a la reconocida serie SIRIUS 3RV2, diseñado para brindar una protección eficiente y confiable a motores eléctricos de baja potencia. Este equipo actúa frente a sobrecargas térmicas y cortocircuitos, protegiendo tanto el motor como los conductores aguas abajo. Su mecanismo de disparo térmico presenta un retardo ajustable dependiente de la corriente, lo que permite un arranque suave del motor y evita desconexiones innecesarias por picos momentáneos.

Ideal para instalaciones en tableros eléctricos donde el espacio es limitado, su diseño modular lo hace totalmente compatible con otros componentes SIRIUS, facilitando la expansión y personalización de sistemas eléctricos industriales.

🔧 Características Principales

• Fabricante: Siemens

• Serie: SIRIUS 3RV2

• Código de producto: 3RV2011-0JA10

• Tamaño: S00

• Clase de disparo térmico: Clase 10 (desconexión en tiempo estándar por sobrecarga)

• Tipo de protección:

  • Térmica con retardo (sobrecarga)

  • Magnética instantánea (cortocircuito)

• Rango de ajuste de corriente: 0,7 A a 1 A

• Número de polos: 3

• Montaje: En riel DIN de 35 mm

• Conexión eléctrica: Bornes por tornillo

📐 Especificaciones Técnicas 3RV2011-0JA10

• Tensión de funcionamiento (Ue): hasta 690 V AC

• Tensión de aislamiento (Ui): 690 V

• Frecuencia nominal: 50/60 Hz

• Capacidad de ruptura (Icu): hasta 100 kA (con fusible adecuado)

• Normativas: IEC 60947-4-1 / EN 60947-4-1 / UL 508 / CSA

• Compatibilidad: Con contactores y accesorios SIRIUS 3RT

• Dimensiones (aprox.): 45 mm (ancho) x 90 mm (alto) x 75 mm (profundidad)

• Grado de protección: IP20 (sin cubierta adicional)

✅ Beneficios y Ventajas

• Protección integral para motores pequeños, evita fallas por sobrecarga o cortocircuito.

• Diseño compacto y robusto, apto para ambientes industriales exigentes.

• Montaje rápido y sencillo en tableros, ideal para aplicaciones modulares.

• Larga vida útil tanto mecánica como eléctrica, reduciendo el mantenimiento.

• Compatible con accesorios SIRIUS, lo que simplifica su integración en sistemas existentes.

• Ajuste preciso del disparo térmico, adaptable a distintas cargas.

🏭 Aplicaciones Recomendadas

• Paneles eléctricos industriales

• Protección de motores en sistemas HVAC

• Centros de control de motores (CCM)

• Bombas, ventiladores, compresores de pequeña potencia

• Maquinaria automatizada

• Procesos productivos y automatización
