Descripción

Descripción:

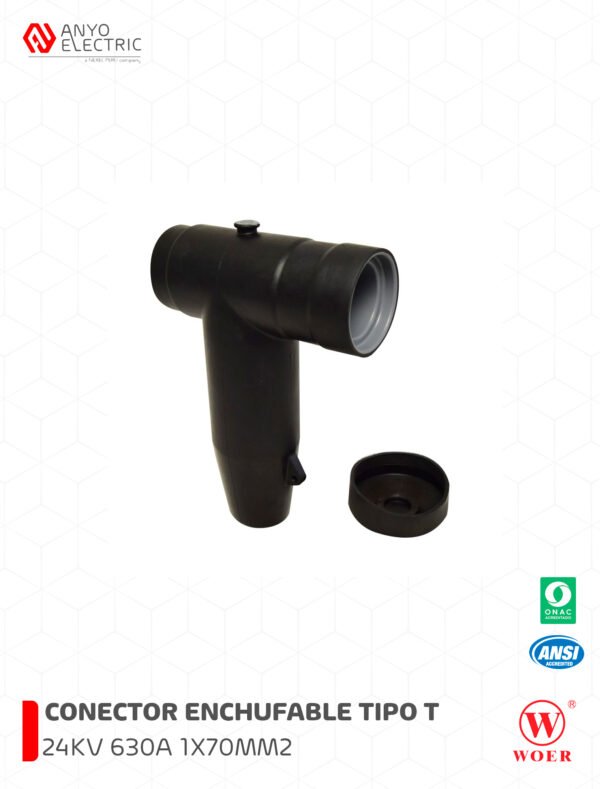

El WEB24-630C04C1 de SHENZHEN WOER es un conector enchufable tipo T de alta calidad, diseñado para aplicaciones de media tensión hasta 24 kV y corrientes de hasta 630 A. Este modelo es compatible con cables secos unipolares de 1×70 mm², y está fabricado con materiales de gran resistencia para asegurar un aislamiento perfecto y una conexión segura en instalaciones eléctricas exigentes.

Su estructura tipo T facilita el montaje en espacios reducidos, siendo ideal para su uso en celdas compactas, transformadores de media tensión, y subestaciones urbanas. La conexión se realiza mediante un sistema de perno de corte, lo que simplifica su instalación y garantiza una unión robusta.

Características destacadas:

• Tensión nominal: 24 kV

• Corriente nominal: 630 A

• Tipo de conector: Enchufable Tipo T (plug-in)

• Compatible con: Cable seco 1×70 mm²

• Material del cuerpo: EPDM (caucho moldeado) de alta resistencia

• Color: Negro

• Método de conexión: Perno de corte

Especificaciones técnicas: WEB24-630C04C1

• Tensión de impulso (BIL): ≥125 kV

• Tensión de prueba a frecuencia industrial: 54 kV / 5 min

• Grado de protección: IP67 (cuando está completamente acoplado)

• Temperatura de trabajo: -40 °C a +90 °C

• Estándares aplicables: IEC 60502-4, DIN EN 50180, DIN EN 50181

• Aislamiento: Totalmente encapsulado en EPDM resistente a rayos UV y agentes ambientales

Beneficios:

• Instalación rápida y segura, sin herramientas especiales

• Excelente aislamiento eléctrico y protección contra humedad

• Compatible con una variedad de equipos de media tensión

• Permite una fácil desconexión y reconexión en mantenimiento

• Larga vida útil y bajo mantenimiento

Aplicaciones comunes:

• Sistemas de distribución eléctrica subterránea

• Conexión de transformadores y centros de control de motores

• Instalaciones industriales, comerciales y energéticas

• Proyectos de infraestructura urbana y energética
