Descripción

Descripción:

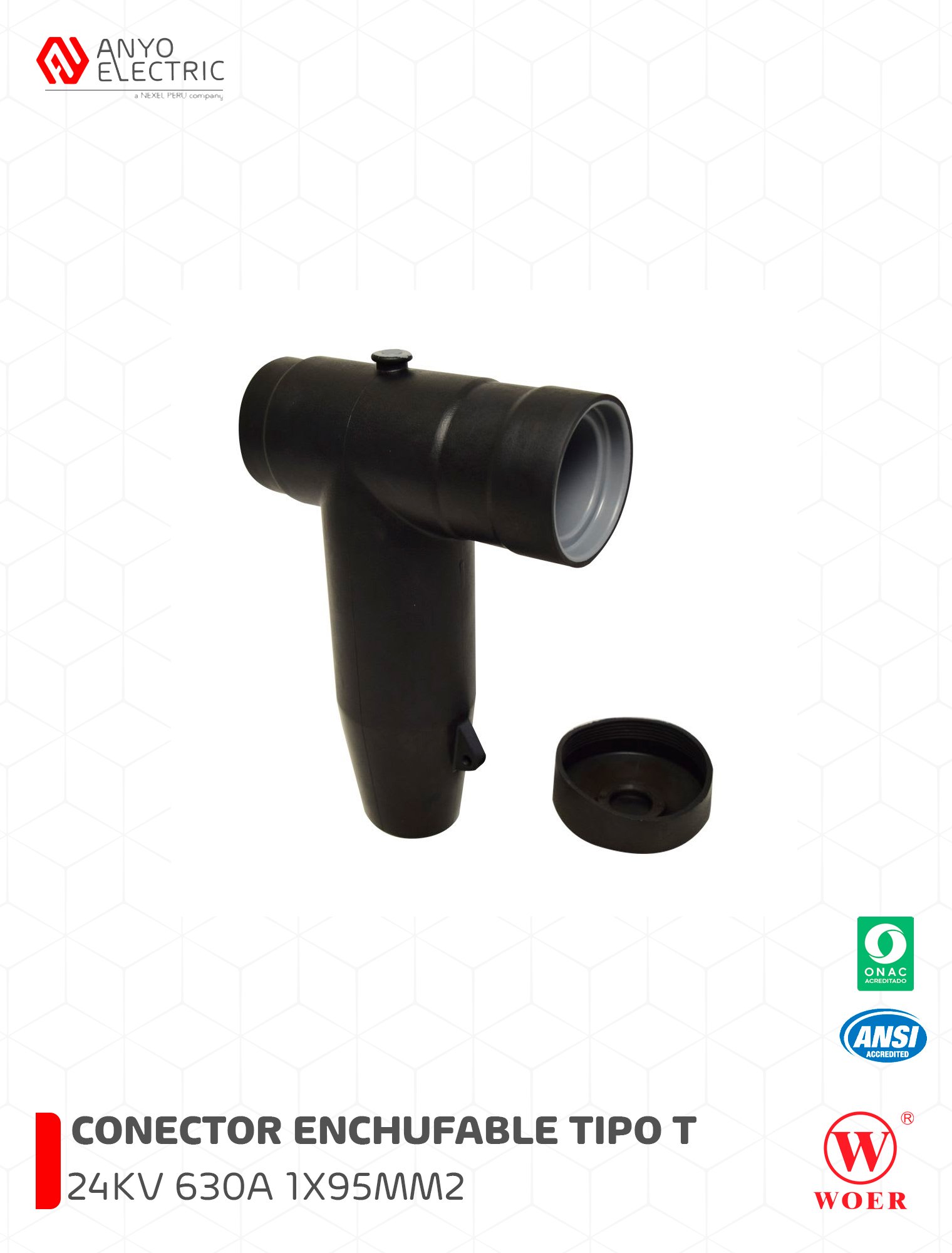

El WEB24-630D06C1 es un conector enchufe tipo T diseñado para sistemas de media tensión (24 kV), con una capacidad de corriente de hasta 630 A. Este conector es adecuado para aplicaciones con cable seco unipolar de 120 mm², proporcionando una conexión segura, robusta y confiable entre el cable y el equipo de media tensión, como transformadores, celdas o interruptores.

Este tipo de conectores está especialmente diseñado para ser utilizados en redes subterráneas, estaciones compactas y sistemas donde se requiera flexibilidad, seguridad y resistencia a condiciones ambientales exigentes.

Características principales:

• Tipo: Conector enchufe tipo T

• Tensión nominal: 24 kV

• Corriente nominal: 630 A

• Para cable: 1×120 mm² (cable seco)

• Diseño: Con forma de “T” para facilitar derivaciones o conexiones múltiples

• Tecnología de conexión: Enchufable, con contacto interno tipo compresión o tornillo (según configuración)

• Material: Aislante en caucho EPDM de alta calidad resistente a ambientes hostiles

• Montaje: Rápido, seguro y reutilizable, ideal para mantenimiento o cambios de configuración

Especificaciones técnicas: WEB24-630D06C1

• Clase de aislamiento: Totalmente apantallado y aislado

• Normativas: Cumple con estándares IEC 60502-4 y EN 50180/50181

• Tipo de conexión: Compatible con conectores tipo bushing tipo C

• Aplicación en cables: Con aislamiento sólido (XLPE o EPR), sin impregnación

• Color del cuerpo: Generalmente negro o gris oscuro para instalación en campo

Beneficios:

• Permite conexiones seguras en sistemas de distribución de media tensión

• Fácil instalación y retiro, lo que facilita tareas de mantenimiento

• Totalmente apantallado, brindando protección al operador y al sistema

• Ideal para aplicaciones en ambientes industriales, urbanos o subterráneos

• Reduce el riesgo de descargas parciales y pérdidas eléctricas

Aplicaciones típicas:

• Subestaciones compactas de media tensión

• Centros de transformación en edificios comerciales o industriales

• Redes subterráneas de distribución

• Equipos de conexión enchufable tipo SF6 o al vacío

• Derivaciones o extensiones temporales en sistemas energizados
