6ES7231-4HD32-0XB0 SIMATIC S7-1200 SM 1231, 4 AI, +/-10 V, +/-5 V, +/-2.5 V, or 0-20 mA SIEMENS

Inicio » Tienda » 6ES7231-4HD32-0XB0 SIMATIC S7-1200 SM 1231, 4 AI, +/-10 V, +/-5 V, +/-2.5 V, or 0-20 mA SIEMENS

6ES7231-4HD32-0XB0 SIMATIC S7-1200 SM 1231, 4 AI, +/-10 V, +/-5 V, +/-2.5 V, or 0-20 mA SIEMENS

6ES7231-5PD32-0XB0 SIMATIC S7-1200 SM 1231 RTD, 4xAI RTD SIEMENS6ES7223-1QH32-0XB0 SIMATIC S7-1200 SM 1223, 8 DI AC/8 DO RLY, 8 DI 120/230 V SIEMENS

SKU: 6ES7231-4HD32-0XB0 Categoría: SIEMENS

Siemens SIMATIC S7-1200 SM 1231 (6ES7231-4HD32-0XB0): Módulo de expansión con 4 entradas analógicas (AI), compatible con señales de ±10V, ±5V, ±2.5V y 0-20mA. Ideal para medición de sensores y automatización industrial.

Descripción
Valoraciones (0)

Descripción

🔹 DESCRIPCIÓN:

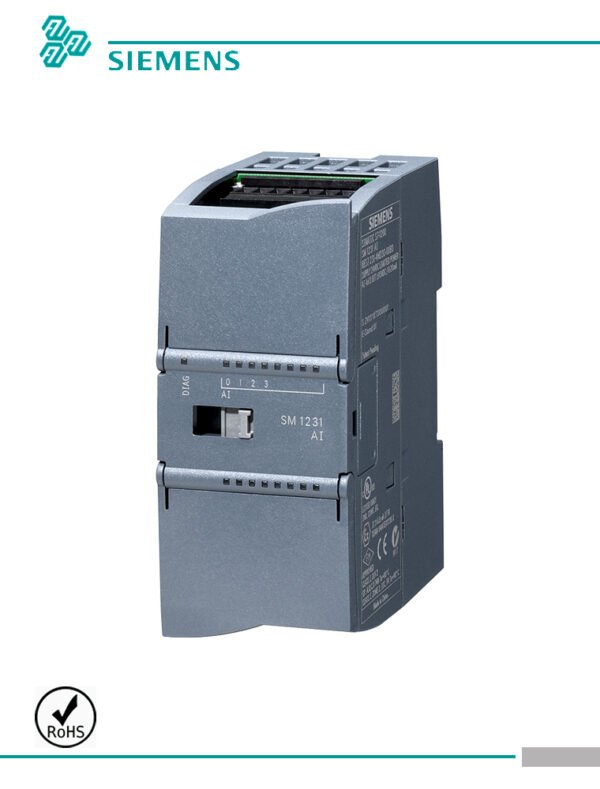

El SIMATIC S7-1200 SM 1231 (6ES7231-4HD32-0XB0) es un módulo de expansión de entradas analógicas (AI) diseñado para ampliar la capacidad de medición de señales en los PLCs Siemens S7-1200.

Este módulo permite la conexión de hasta 4 señales analógicas con rangos configurables de ±10V, ±5V, ±2.5V o 0-20mA, adaptándose a diversos sensores y dispositivos de medición. Su integración con TIA Portal facilita la configuración y puesta en marcha, optimizando los procesos de automatización industrial.

🛠️ CARACTERÍSTICAS:

Expansión de entradas analógicas para CPUs SIMATIC S7-1200.
4 canales de entrada analógica (AI).
Soporta señales de voltaje y corriente:

±10V, ±5V, ±2.5V
0-20mA
Conversión de señal de alta precisión.
Aislamiento galvánico para protección contra interferencias.
Montaje compacto en carril DIN.
Compatible con el entorno de programación TIA Portal.

📊 ESPECIFICACIONES TÉCNICAS 6ES7231-4HD32-0XB0:

Modelo: SIMATIC S7-1200 SM 1231
Código de producto: 6ES7231-4HD32-0XB0
Tipo de módulo: Módulo de expansión de entradas analógicas
Número de entradas (AI): 4
Rangos de señal admitidos:
- Voltaje: ±10V, ±5V, ±2.5V
- Corriente: 0-20mA
Resolución: 14 bits
Tiempo de conversión: ≤ 30 ms por canal
Aislamiento: Galvánico entre canales y CPU
Tensión de alimentación: Extraída de la CPU S7-1200
Consumo de corriente: ≤ 50 mA
Conexión: Bornes de tornillo o resorte
Montaje: Carril DIN, junto a CPUs S7-1200
Dimensiones: 110 mm x 90 mm x 75 mm
Software de programación: TIA Portal
Compatibilidad: Todos los PLCs S7-1200

✅ BENEFICIOS:

Expansión de señales analógicas sin cambiar la CPU.
Flexibilidad en la medición con múltiples rangos de voltaje y corriente.
Alta precisión en la conversión de datos analógicos.
Aislamiento galvánico que mejora la estabilidad y seguridad.
Configuración intuitiva en TIA Portal para fácil integración.

🏭 APLICACIONES:

Monitoreo y control de temperatura, presión y caudal.
Adquisición de señales de sensores analógicos en entornos industriales.
Sistemas de automatización que requieren medición precisa de variables.
Integración en procesos de producción y control de calidad.
