Descripción

🔹 DESCRIPCIÓN:

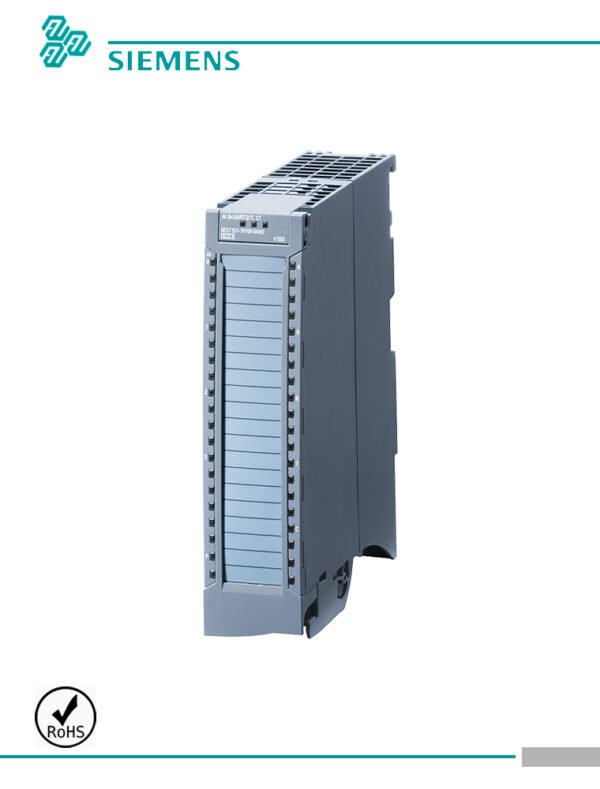

El SIMATIC S7-1500 AI 8xU/I HS (6ES7531-7NF10-0AB0) es un módulo de entrada analógica de alta velocidad (HS – High Speed) diseñado para el procesamiento rápido y preciso de señales analógicas en sistemas de automatización industrial.

Este módulo cuenta con 8 canales de entrada analógica, compatibles con señales de voltaje (U) y corriente (I), lo que lo hace ideal para aplicaciones donde se requiera medición de señales con alta precisión y velocidad de respuesta.

Es compatible con la serie de PLCs SIMATIC S7-1500, garantizando integración completa con TIA Portal y ofreciendo funciones avanzadas de diagnóstico y monitoreo.

🛠️ CARACTERÍSTICAS:

8 entradas analógicas configurables para voltaje (U) o corriente (I).
Alta velocidad de muestreo, ideal para procesos dinámicos.
Resolución de conversión de 16 bits, asegurando precisión en la medición.
Diagnóstico avanzado con detección de fallas en sensores y cableado.
Compatible con TIA Portal, facilitando su configuración y monitoreo.
Aislamiento galvánico entre los canales y el bus del sistema.
Capacidad de filtrado digital y ajuste de rangos de medición.
Montaje en riel DIN, optimizando la instalación en tableros eléctricos.

📊 ESPECIFICACIONES TÉCNICAS 6ES7531-7NF10-0AB0:

• Modelo: AI 8xU/I HS
• Código de producto: 6ES7531-7NF10-0AB0
• Serie: SIMATIC S7-1500
• Cantidad de entradas analógicas: 8
• Tipo de señales admitidas: Voltaje (U) / Corriente (I)
• Resolución: 16 bits
• Frecuencia de muestreo: Alta velocidad (HS)
• Rangos de medición:
  • Voltaje: ±10V, 0-10V, 1-5V, 0-5V
  • Corriente: 0-20mA, 4-20mA
• Aislamiento galvánico: Sí, entre los canales y el bus del sistema.
• Protección contra sobrecarga: Sí
• Temperatura de operación: -20°C a +60°C
• Montaje: Riel DIN
• Dimensiones: 35 mm x 147 mm x 129 mm

✅ BENEFICIOS:

Mediciones precisas y rápidas, ideal para aplicaciones dinámicas.
Alta resolución de 16 bits, mejorando la calidad del control de procesos.
Diagnóstico avanzado y detección de fallas en sensores, reduciendo tiempos de inactividad.
Aislamiento galvánico, protegiendo los equipos y garantizando seguridad eléctrica.
Fácil integración con TIA Portal, facilitando su configuración y monitoreo.

🏭 APLICACIONES:

Medición de señales de proceso en sistemas de automatización industrial.
Control de calidad en líneas de producción con alta exigencia de precisión.
Sistemas de monitoreo en la industria química, farmacéutica y alimentaria.
Aplicaciones de control en tiempo real con respuesta rápida.
Instrumentación y adquisición de datos en entornos industriales exigentes.
